Graphiques (dataviz)

La bibliothèque fournie quelques graphiques de base pouvant être utiliser directement.

Ma sa grande force réside dans le fait de pouvoir créer vos propres graphiques à partir de n'importe quelle bibliothèque (ECharts, Rechart, Chart.js, D3.js, etc.).

Graphiques standards

YearSerie

Adapté aux représentations de valeurs annuelles.

Nom	Type	Requis	Par défaut	Description
`dataset`	`string`	✳️	—	Identifiant du dataset à utiliser.
`yearKey`	`string`	✳️	—	Nom de la colonne contennant l'année.
`valueKey`	`string`	✳️	—	Nom de la colonne contenant la valeur numérique
`categoryKey`	`string`		—	Colonne pour grouper les données par catégorie (ex : type, secteur...).
`title`	`string`		—	Titre du graphique.
`stack`	`boolean`		`false`	Empile les séries si plusieurs catégories sont présentes.
`yearMark`	`number \\| string`		—	Année à mettre en évidence (ex : `2021` ou `useControl('annee')` )
`type`	`'bar' \\| 'line' \\| 'area'`		`'line'`	Type de graphique à afficher.

yearserie

Pie

Graphique "camembert". Si des catégories sont dupliquées, les valeurs de celles-ci sont automatiquement sommées.

Nom	Type	Requis	Par défaut	Description
`dataset`	`string`	✳️	—	Identifiant du dataset à utiliser.
`dataKey`	`string`	✳️	—	Nom de la colonne contenant les valeurs numériques à représenter.
`nameKey`	`string`	✳️	—	Nom de la colonne contenant les catégories (libellés des parts).
`donut`	`boolean`		`false`	Affiche le graphique en style donut (camembert avec un trou central).
`unit`	`string`			Unité à afficher (ex: %, kg, etc.)
`title`	`string`			Titre du graphique
`other`	`number \| null`		1	Regrouper les catégories représentant moins de x% dans une catégorie "Autres". `null` pour désactiver

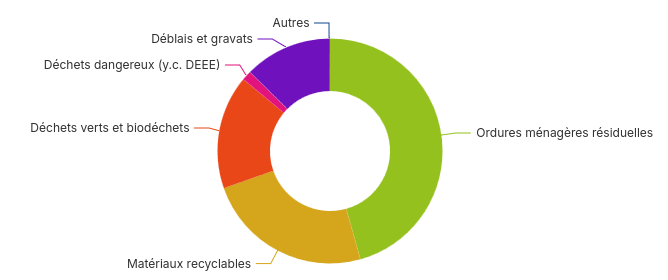

pie screenshot

Exemple

<Dashboard>
    <Dataset
        id="dma_collecte_traitement"
        resource='sinoe-(r)-destination-des-dma-collectes-par-type-de-traitement/lines'
        url="https://data.ademe.fr/data-fair/api/v1/datasets"
        type='datafair'
        pageSize={5000}>
        <Filter field='L_REGION'>Hauts-de-France</Filter>
        <Filter field='L_TYP_REG_DECHET' operator='ne'>Encombrants</Filter>
        <Filter field='ANNEE'>{useControl('annee')}</Filter>
        <Transform>SELECT [L_TYP_REG_DECHET], [ANNEE], [C_DEPT], SUM([TONNAGE_DMA]) as [TONNAGE_DMA] FROM ? GROUP BY [ANNEE], [C_DEPT], [L_TYP_REG_DECHET]</Transform>
        <Transform>{(data) => data.map(row=>({pouette:4, ...row}))}</Transform>
        <Producer url="https://www.sinoe.org">Ademe</Producer>
        <Producer url="https://odema-hautsdefrance.org/">Odema</Producer>
    </Dataset>

    <ChartPie
        // Identifiant du dataset (obligatoire si plusieurs dataset)
        dataset="destination-dma"
        // Colonne qui contient les valeurs numériques
        dataKey='TONNAGE_DMA'
        // Colonne qui contient les catégories
        nameKey='L_TYP_REG_DECHET'
        // Variante "donut" (trou central)
        donut
    />

</Dashboard>

Statistiques

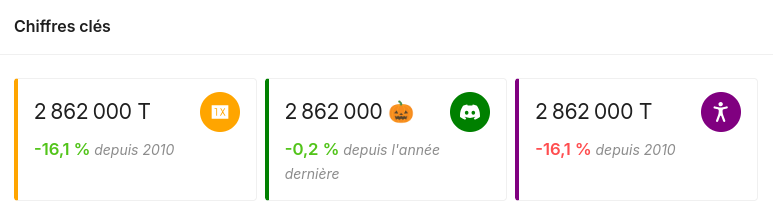

Il s'agit de carte permettant de présenter des chiffres clés. On les regroupera généralement au sein d'un bloc. Ce composant afficher la dernière valeur du dataset, il doit donc être ordonnée. Statistics

Nom	Type	Requis	Par défaut	Description
`dataset`	`string`	✳️	—	Identifiant du jeu de données à utiliser.
`dataKey`	`string`	✳️	—	Nom de la colonne contenant les valeurs à afficher.
`evolutionSuffix`	`string`		—	Texte à afficher après l’évolution (ex : "depuis l’an dernier").
`relativeEvolution`	`boolean`		`false`	Afficher l'évolution en pourcentage ; sinon dans la même unité que la valeur.
`title`	`string`		—	Titre de la carte statistique.
`color`	`string`		—	Couleur de la carte.
`unit`	`string`		—	Unité de la valeur (ex : kg, %, €).
`invertColor`	`boolean`		`false`	Inverse la logique de couleur de l’évolution (rouge/vert).
`icon`	`ReactElement \| string`		—	Icône affichée sur la carte (composant ou nom d’icône pour Iconify.js).
`help`	`string`		—	Texte affiché dans la tooltip d’aide.
`compareWith`	`"first" \| "previous"`		—	Comparer la valeur avec la première valeur ou la valeur précédente.
`valueFormatter`	`((param) => ReactNode)`		—	Fonction qui retourne un texte ou composant React. Il permet de formater et/ou modifier la valeur à afficher
`annotation`	`ReactNode \\| ((param) => ReactNode)`		—	Texte ou élément React affiché comme annotation. Peut être une valeur directe ou une fonction qui retourne un texte ou composant React. Remplace l'affichage de l'évolution si définie.

Annotation et évolution

Si la propriété annotation n'est pas définie, c'est l'évolution qui sera affichée sous la valeur. Il s'agit de l'évolution par rapport à la premiere valeur ou la valeur précédente, selon la propriété compareWith.

Avec la propriété annotation il est possible d'afficher ce que vous souhaitez sous la valeur principale. annotation peut-être :

un composant (généralement un texte mis en forme),
un texte simple,
une fonction de callback qui retourne un texte ou un composant. (usage avancé)

Lorsque annotation est une fonction, elle reçoit comme paramètre un objet qui permet d’accéder à différentes informations utiles pour générer dynamiquement l’annotation. L'objet reçu en parmètre a les propriétés suivantes :

value: valeur courante affichée sur la carte
compareValue : valeur de comparaison
data : tableau complet des données du dataset
row : ligne de données courrantes (permet notamment d'accéder aux autres valeur de la ligne de dataset)

Exemple

      <StatisticsCollection title="Chiffres clés">

        <Statistics dataset="capacite_isdnd_region" dataKey="capacite" unit="t" color="orange"
          icon="material-symbols-light:1x-mobiledata-badge-sharp" compare="first" invertColor relativeEvolution evolutionSuffix="depuis 2010"/>

        <Statistics dataset="capacite_isdnd_region" dataKey="capacite" unit="🎃" color="green"
          icon="pajamas:discord" compareWith="previous" invertColor relativeEvolution evolutionSuffix="depuis l'année dernière"/>

        <Statistics dataset="capacite_isdnd_region" dataKey="capacite" unit="T" color="purple"
          icon="pajamas:accessibility" relativeEvolution evolutionSuffix="depuis 2010"/>

        <Statistics
          dataset="mondataset" dataKey="prix" unit="€" color="yellow"
           annotation={(p) => <span><b>🤡 {p.value.toLocaleString()} </b> ! Avant c'était plutôt <i>{p.compareValue.toLocaleString()}</i> ! </span>}
        />

        <Statistics
          dataset="mondataset" dataKey="valorisation_total" unit="t" color="blue"
          valueFormatter={ (p) => p.row?.valo_orga + p.row?.valo_matiere }
          annotation={(p) => `dont ${p.row.valo_orga} t de valorisation organique`  }
        />

    </StatisticsCollection>

Développer vos propres graphiques 🔧

Il est possible d'écrire un composant dont le rendu est un visuel. N'importe quel bibliothèque peut-être utilisée, ou même du HTML.

Graphique Echarts

Api-dashboard fourni un composant <ChartEcharts> permettant de faciliter la création de graphiques Echarts.

Il suffit de fournir un objet de configuration ECharts via la propriété options. Pour un usage plus avancé, la propriété ref permet de récupérer l'instance ECharts (réagir à des évenements, déclencher des actions sur le graphique).

Propriété	Type	Description
`option`	`object`	Objet de configuration ECharts
`ref`	`React.RefAttributes<EChartsReact>`	Référence de l'instance ECharts

import React,  { useRef, useEffect } from "react";
import { ChartEcharts } from "@geo2france/api-dashboard";


export default function MonGraphiqueCustom({}) {

  useBlockConfig({
    title:'Mon super graphique'
  })

  // Optionnel, permet de récuperer l'instance Echarts du graphique
  const chartRef = useRef(null);
  useEffect(() => {
    if (chartRef.current) {
      const mychart = chartRef.current.getEchartsInstance();
      // Cf. https://echarts.apache.org/en/api.html#echartsInstance
      mychart.on('click', (e) => ( console.log('clicked',e) ) );
    }
  }, [ ]);



  // Cf. https://echarts.apache.org/en/option.html
  const options = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    series: [
        {
        data: [150, 230, 224, 218, 135, 147, 260],
        type: 'line'
        }
    ]
  };

  return (
      <ChartEcharts options={options} ref={chartRef} />
  );
}

Icônes

Api-dashboard utilise la bibliothèque Iconify pour les icônes. Iconify étant installé comme dépendance, elle est directement utilisable dans le projet.

De très nombreuses icônes sont disponibles dans le catalogue qui aggrège de nombreuses bibliothèques d'icônes. Le composant Icon supporte différentes propriétées permettant de personnaliser le rendu (couleur, dimensions, transformations, etc.).

Consulter la documentation officielle.

import { Icon } from '@iconify/react';

<Icon icon="cib:creative-commons" />
